نرم
افزار طراحی کانال کشی
(HVAC) :
به دنیای جدید طراحی HVAC
خوش آمدید!!! |
|

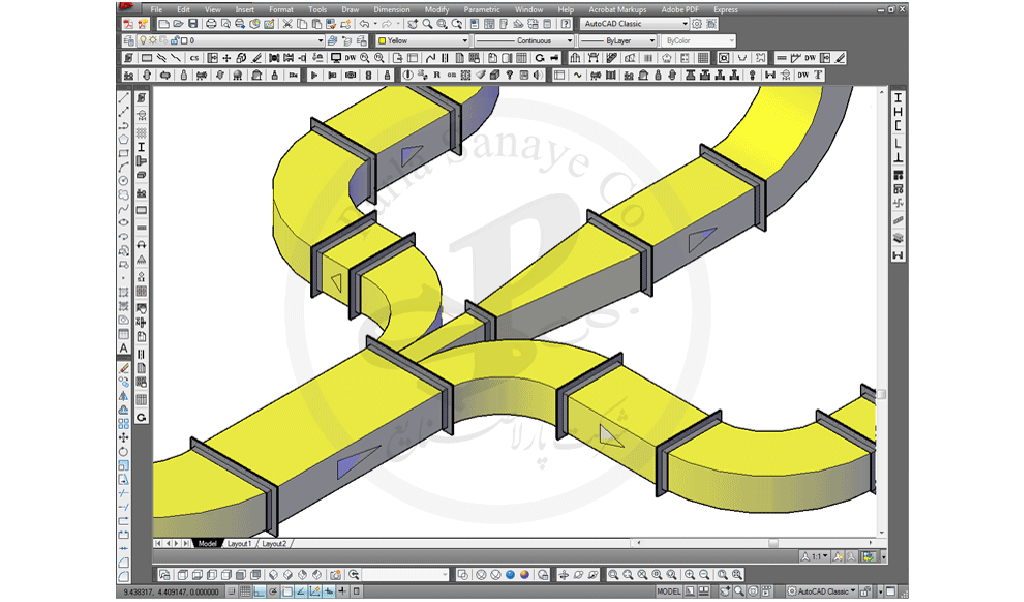

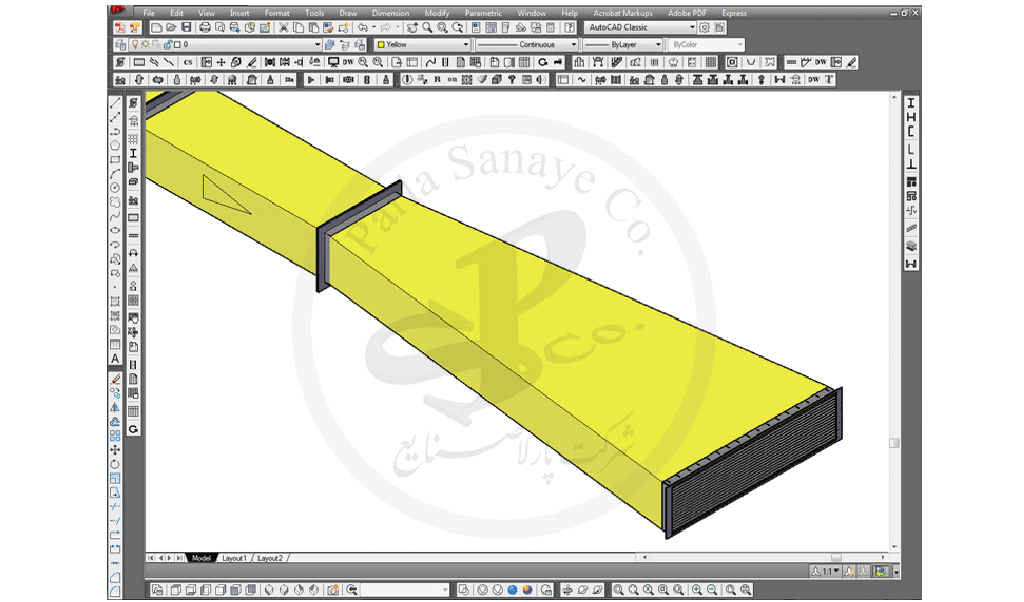

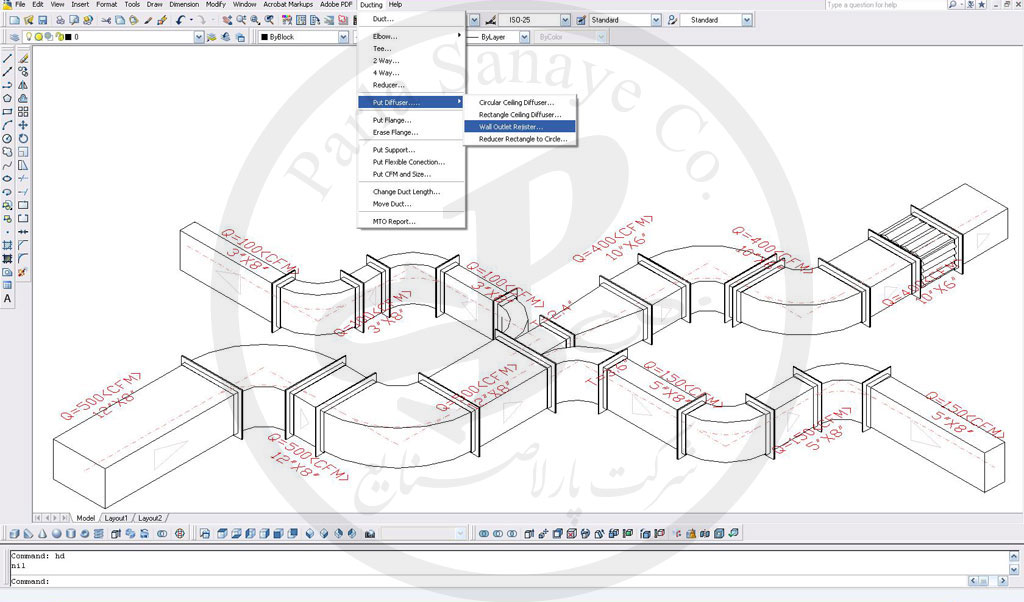

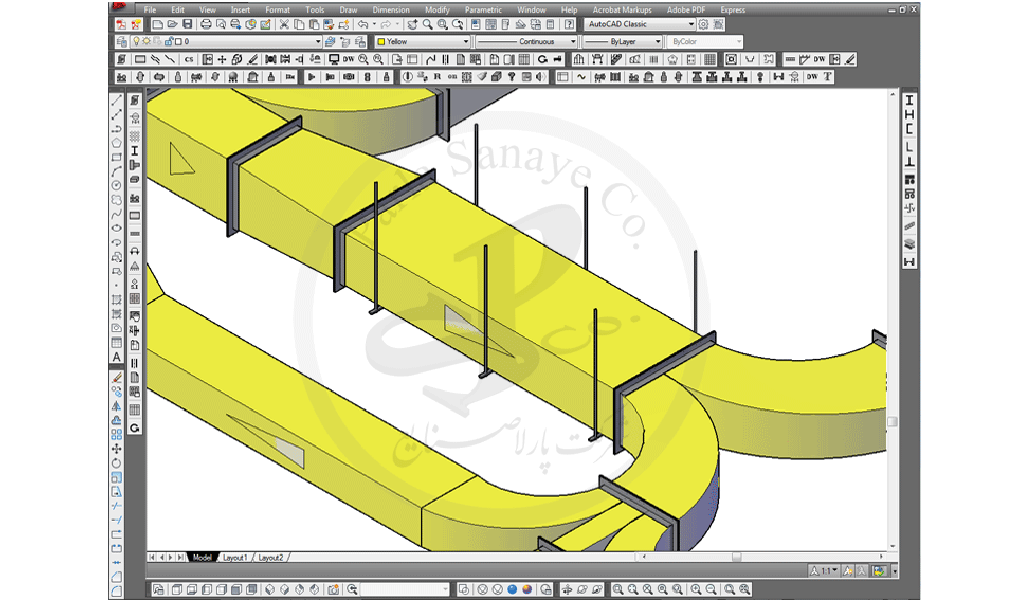

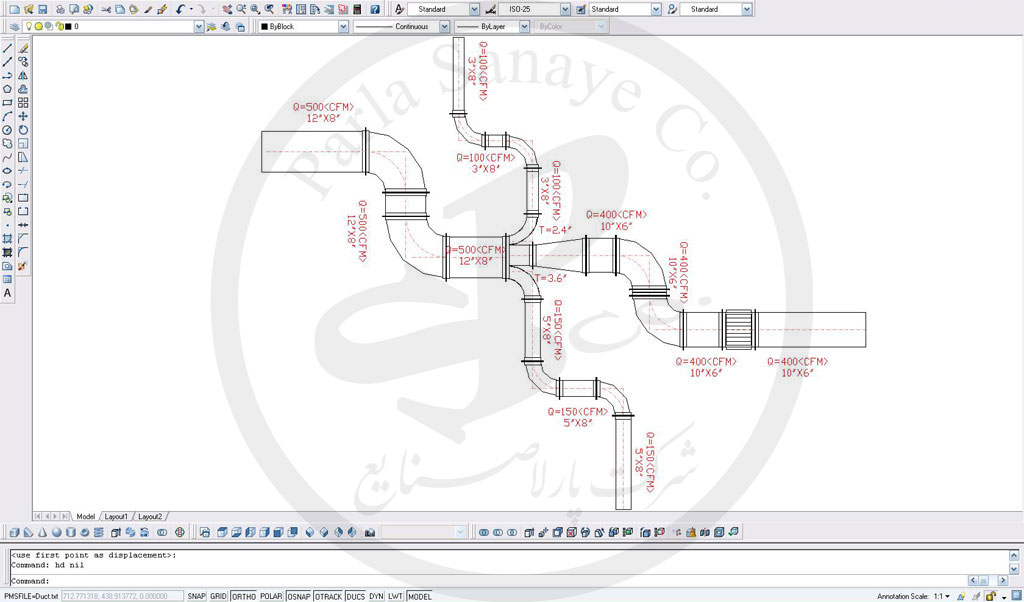

محاسبه، طراحی و تولید نقشه های سه بعدی کانال کشی هوا، از امکانات این بخش از نرم افزار می باشد،بدین ترتیب که مسیر تک خطي کــانال و اطلاعـات مربــوط به افت فشار ثابت، طول معادل اتصالات و ارتفــاع سقف کاذب جزء ورودی های برنــامه بوده، خروجی و گزارش برنامه شامل نقشه سه بعدی کانال کشی
مطابق با
Ashrae Guide
و
Carrier Air Conditioning Handbook به همراه ابعاد دقیق
Take-off،
دریچه ها، درج
CFM درج سرعت در خطوط اصلی و انشعاب و برآورد مصالح مصرفی می باشد. لیست مواد مصرفی از گزارشات نرم افزار می باشد. |
|
محاسبه سيستم کانال بروش سنتی مراحل زير را در بر مي گيرد:
1- انتخاب سرعت مجاز در ابتدای کانال اصلی از جدول استاندارد
2- تعيين نرخ افت فشار اصطکاکی با در دست داشتن سرعت و دبی کل هوا
3- تعيين قطر کانال مدور
4- انتخاب ابعاد مناسب برای کانال چهار گوش
5- تعيين مسيری که بيشترين مقاومت را دارد با احتساب طول معادل اتصالات
6- تعيين افت فشار پر مقاومت ترين مسير از طريق ضرب نمودن نرخ اصطکاکی
7- تعيين افت فشار دريچه ورود هوا به اتاق
8- تعيين ارتفاع استاتيكي مناسب برای هوای خروجی از دريچه ها تأسيسات خروج هوا از دريچه
9- تعيين ارتفاع فشار استاتيك کل که بايد توسط باد زن هوا ساز تأمين شود
10- ترسيم نقشه های کانال (نقشه کشی کانال به مراتب بيش از طراحی احتياج به زمان دارد) |
 |
|
با توجه به مسائل و نکاتی که در بالا به آن اشاره شده، طراحی و نقشه کشی کانال در تعيين مكانيكي کار دشوار و بسيار زمان گیر است.
خوشبختانه در محيط برنامه
Pars Duct فقط با
مشخص کردن مسير کانال و وارد کردن مقدار افت فشار ثابت و ارتفاع سقف کاذب،طراحی، نقشه کشی کانال و بر آورد مصالح به شرح ذيل انجام مي گردد. |
1- طراحی و انتخاب هوشمند سايز کانال
مطابق با
Ashrae Guide
و
Carrier Air Conditioning
Handbook
2- محاسبه اندازه دقيق
Take Off در كليه انشعابات
3- محاسبه ابعاد و اندازه دريچه های مختلف انشعابات (
Diffuser, Register)
4- نوشتن مقدار دبی "
CFM" در خطوط اصلی و انشعابات
5- نوشتن مقدار سرعت "
Velocity"در خطوط اصلی و انشعابات
6- نوشتن ابعاد و اندازه و سايز دريچه ها
7- ترسیم کلیه قطعات کانال اعم از :
-
ترسیم کانال
-
ترسیم انواع زاویه
45 و 90 درجه
-
ترسیم انواع سه
راهی ها با زوایای مختلف
-
ترسیم انواع دریچه
های رفت و برگشت
8-
محاسبه و برآورد مصالح به کار گرفته شده ( تهیه
MTO):
-
برآورد مقدار و
انواع ورق
-
برآورد مقدار و
انواع نبشی
-
برآورد مقدار پرچ
-
برآورد مقدار پیچ و
مهره
-
برآورد مقدار نخ
نسوز
|
 |
 |
 |
 |
